قطع ناگهانی یک موتور سه‌فاز همیشه به معنای خرابی خود موتور نیست. گاهی اختلال در برق ورودی، جابه‌جایی توالی فازها یا تغییرات ولتاژ می‌تواند عملکرد دستگاه را مختل کند. در چنین شرایطی، رله کنترل فاز یکی از تجهیزاتی است که با پایش شرایط مشخصی از شبکه، به شناسایی خطا و مدیریت مدار فرمان کمک می‌کند.

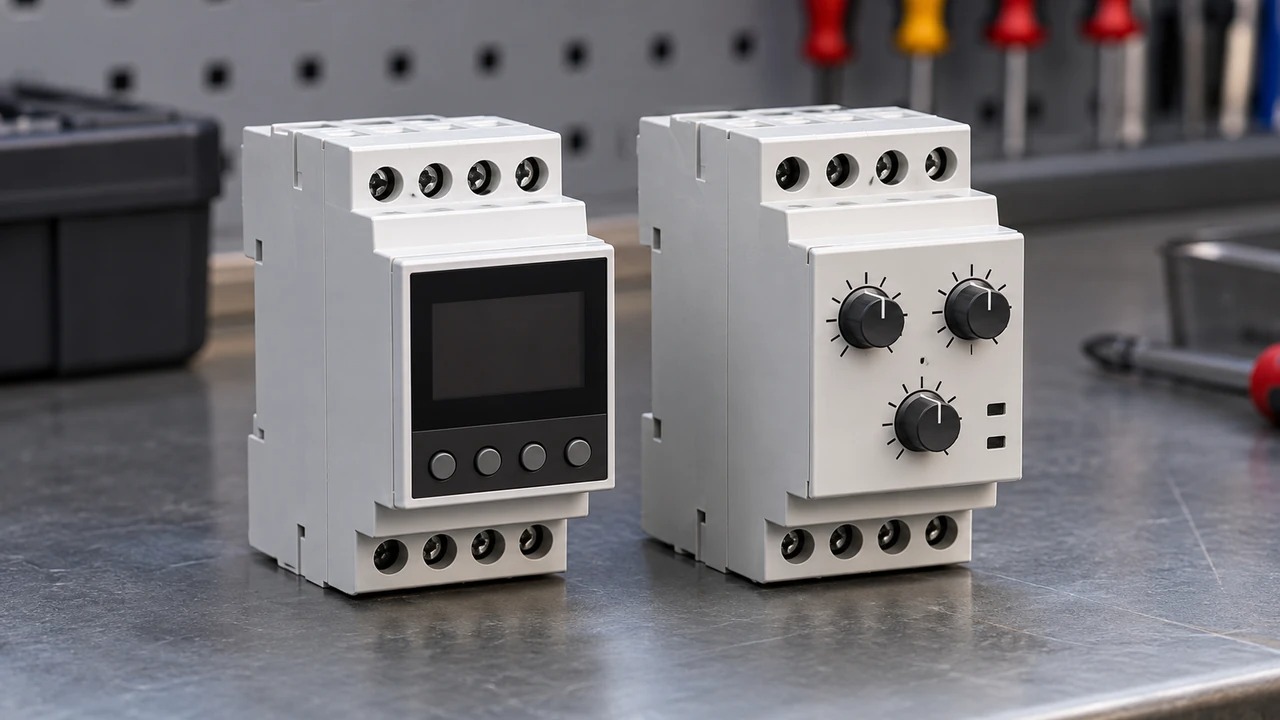

اما همه رله‌های کنترل فاز قابلیت‌های یکسانی ندارند. برخی مدل‌ها قطع فاز و توالی فاز را تشخیص می‌دهند و بعضی دیگر امکان پایش افت یا افزایش ولتاژ و عدم تعادل فازها را نیز دارند. پیش از استعلام از فروشگاه پنوتوس مشهد، مشخص کنید از رله چه انتظاری دارید و کدام وضعیت شبکه باید شناسایی شود؛ این کار انتخاب مدل و مقایسه قیمت را دقیق‌تر می‌کند.
در این راهنما، مهم‌ترین قابلیت‌های رله کنترل فاز، معیارهای انتخاب مدل مناسب و نکاتی را بررسی می‌کنیم که هنگام استعلام قیمت و خرید این تجهیز باید در نظر داشته باشید.
رله کنترل فاز چیست و چه کاربردی دارد؟
رله کنترل فاز یکی از تجهیزات حفاظتی مورد استفاده در مدارهای سه‌فاز است که بسته به مدل، وضعیت‌هایی مانند قطع فاز، توالی فاز، افت یا افزایش ولتاژ و عدم تعادل ولتاژ را بررسی می‌کند. در صورت تشخیص شرایط تعریف‌شده، خروجی رله تغییر وضعیت می‌دهد تا مدار فرمان بتواند واکنش مناسب را اجرا کند.
این تجهیز در تابلوهای برق صنعتی، مدارهای راه‌اندازی موتور و برخی سامانه‌های پمپاژ و تهویه کاربرد دارد. بااین‌حال، تمام مدل‌ها برای همه این کاربردها مناسب نیستند و قابلیت‌های هر محصول باید در مشخصات سازنده بررسی شود.

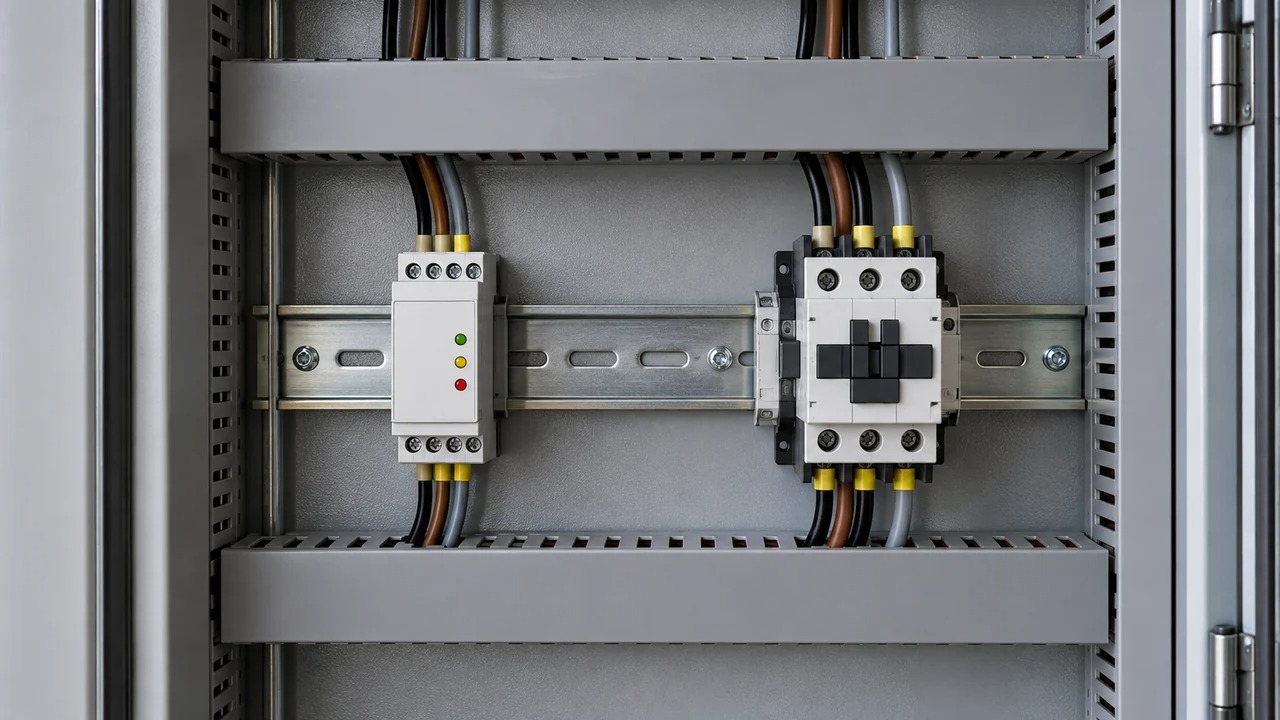

نکته مهم این است که رله کنترل فاز معمولاً از طریق مدار فرمان با کنتاکتور یا تجهیزات کنترلی ارتباط برقرار می‌کند و به‌تنهایی جایگزین تمام حفاظت‌های موتور نیست. حفاظت اضافه‌بار، اتصال کوتاه و سایر الزامات حفاظتی باید متناسب با طراحی مدار در نظر گرفته شوند.
اگر برای انتخاب این تجهیز به سایر قطعات تابلو نیاز دارید، می‌توانید دسته‌بندی تجهیزات برق صنعتی پنوتوس را نیز بررسی کنید.
چه خطاهایی را باید هنگام خرید رله کنترل فاز در نظر بگیرید؟
۱. قطع شدن یکی از فازها
قطع یکی از فازهای تغذیه می‌تواند در برخی شرایط باعث اختلال در عملکرد موتور سه‌فاز و افزایش خطر آسیب به آن شود. رله‌ای که قابلیت تشخیص قطع فاز دارد، می‌تواند با تغییر وضعیت خروجی خود، فرمان لازم را برای توقف یا جلوگیری از راه‌اندازی صادر کند.
البته روش تشخیص این خطا و عملکرد رله در شرایط مختلف به طراحی همان مدل بستگی دارد. اگر این قابلیت برای پروژه شما ضروری است، مطمئن شوید که در مشخصات فنی محصول به‌صراحت ذکر شده باشد.
۲. جابه‌جایی توالی فازها
ترتیب قرارگیری فازها در بعضی تجهیزات سه‌فاز اهمیت زیادی دارد. تغییر توالی فازها می‌تواند جهت چرخش موتور را تغییر دهد و در تجهیزاتی مانند پمپ‌ها یا برخی ماشین‌آلات، عملکرد نامناسبی ایجاد کند.
رله کنترل فاز دارای قابلیت تشخیص توالی فاز می‌تواند در چنین شرایطی به مدار فرمان اعلام خطا کند. هنگام خرید، بررسی کنید که مدل انتخابی این قابلیت را داشته باشد و شیوه اتصال آن با طراحی شبکه شما سازگار باشد.
۳. افت یا افزایش ولتاژ
ولتاژ شبکه همیشه در شرایط ایده‌آل باقی نمی‌ماند. کاهش یا افزایش ولتاژ نسبت به محدوده مجاز می‌تواند بر عملکرد تجهیزات تأثیر بگذارد؛ اما همه رله‌های کنترل فاز امکان پایش مستقل این دو وضعیت را ندارند.
اگر کنترل محدوده ولتاژ برای کاربرد شما اهمیت دارد، بازه تشخیص، حدود تنظیم و نحوه واکنش رله را بررسی کنید. همچنین، تنظیمات باید با مشخصات شبکه و نیاز بار هماهنگ باشند. انتخاب مدل صرفاً بر اساس تعداد قابلیت‌های اعلام‌شده، بدون توجه به شرایط واقعی مدار، تصمیم دقیقی نیست.
۴. عدم تعادل ولتاژ بین فازها
در شبکه سه‌فاز، اختلاف نامناسب ولتاژ فازها می‌تواند عملکرد موتور را تحت تأثیر قرار دهد. بعضی رله‌های کنترل فاز امکان تشخیص عدم تعادل را دارند؛ بااین‌حال، آستانه تشخیص و روش اندازه‌گیری در مدل‌های مختلف متفاوت است.
اگر دستگاه شما به این قابلیت نیاز دارد، علاوه بر وجود آن در مشخصات محصول، مقدار قابل تنظیم یا حد تشخیص سازنده را نیز بررسی کنید. در صورت مشاهده هشدارهای مکرر، بهتر است وضعیت واقعی شبکه توسط فرد متخصص اندازه‌گیری شود؛ زیرا هر هشدار الزاماً به معنای خرابی رله نیست.
تأخیر عملکرد و بازگشت برق چه اهمیتی دارند؟
یکی از مشخصاتی که هنگام خرید رله کنترل فاز کمتر از سایر ویژگی‌ها به آن توجه می‌شود، زمان تأخیر عملکرد و نحوه بازگشت خروجی پس از برطرف شدن خطاست.
در بعضی کاربردها، تغییرات کوتاه‌مدت شبکه ممکن است باعث قطع‌های غیرضروری شود. وجود تأخیر مناسب، در صورت پشتیبانی مدل و تأیید طراح، می‌تواند به مدیریت این شرایط کمک کند. از سوی دیگر، تأخیر نامتناسب ممکن است واکنش حفاظتی را به تعویق بیندازد.
همچنین باید مشخص باشد که پس از عادی شدن شرایط برق، خروجی رله چگونه به حالت عادی برمی‌گردد و راه‌اندازی مجدد دستگاه تحت چه شرایطی مجاز است. بازگشت وضعیت رله به حالت عادی نباید به‌تنهایی به معنای آماده بودن کل ماشین برای راه‌اندازی تلقی شود.
برای انتخاب مدل مناسب، چه مشخصاتی را بررسی کنیم؟
پیش از استعلام قیمت رله کنترل فاز، بهتر است مشخصات موردنیاز را در یک فهرست کوتاه ثبت کنید. این کار مقایسه مدل‌ها و بررسی پیشنهادهای فروش را ساده‌تر می‌کند.
- ولتاژ و نوع شبکه: ولتاژ نامی و آرایش شبکه باید با محدوده کاری رله سازگار باشد.
- قابلیت‌های حفاظتی: مشخص کنید به تشخیص قطع فاز، توالی فاز، افت و افزایش ولتاژ یا عدم تعادل نیاز دارید.
- نوع خروجی: ظرفیت و مشخصات کنتاکت خروجی باید با مدار فرمان یا تجهیز متصل‌شونده هماهنگ باشد.
- زمان تأخیر: محدوده تأخیر و امکان تنظیم آن را متناسب با کاربرد بررسی کنید.
- روش نصب و اتصال: ابعاد، نحوه نصب و نقشه سیم‌بندی باید با تابلو برق سازگار باشند.
- کد دقیق محصول: هنگام جایگزینی یک رله موجود، کد مدل و مشخصات فنی آن را مبنای مقایسه قرار دهید.
اگر درباره ولتاژ شبکه، نوع خروجی یا قابلیت موردنیاز اطمینان ندارید، بهتر است اطلاعات را از طراح تابلو یا مسئول فنی پروژه دریافت کنید. انتخاب مدل مناسب باید بر پایه نیاز واقعی مدار انجام شود، نه صرفاً قیمت پایین‌تر یا تعداد بیشتر امکانات ظاهری.
چرا رله کنترل فاز به‌تنهایی برای حفاظت کامل موتور کافی نیست؟
رله کنترل فاز فقط شرایطی را پایش می‌کند که برای آن طراحی شده است. برای مثال، مدلی که قطع فاز را تشخیص می‌دهد، لزوماً حفاظت کامل در برابر اضافه‌بار، اتصال کوتاه یا تمام عیب‌های داخلی موتور را فراهم نمی‌کند.
به همین دلیل، در طراحی تابلو باید وظیفه هر تجهیز حفاظتی مشخص باشد. انتخاب مناسب کنتاکتور، حفاظت اضافه‌بار، کلید حفاظتی و سایر اجزای لازم، به نوع موتور، شرایط بهره‌برداری و طراحی شبکه بستگی دارد.

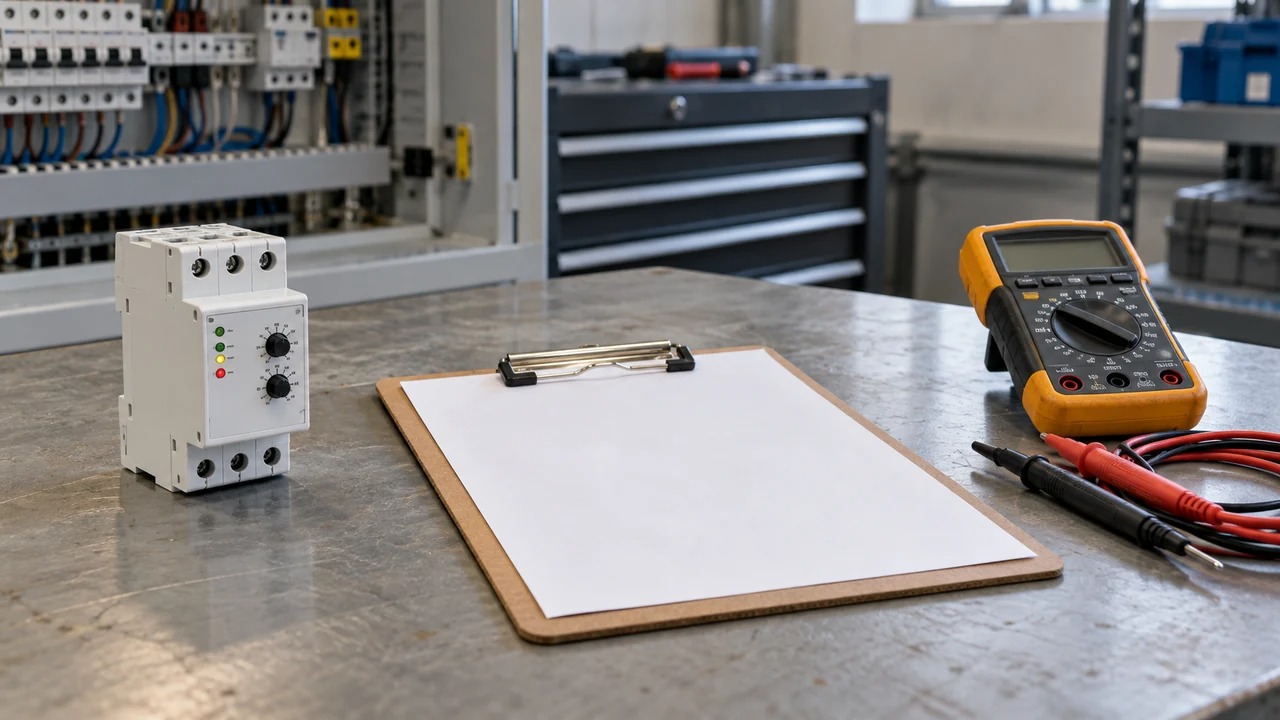

اگر دستگاه به‌طور مکرر متوقف می‌شود، بهتر است پیش از تعویض رله، زمان وقوع خطا، وضعیت بار و شرایط برق ورودی بررسی شوند. افزایش تأخیر یا انتخاب مدل کم‌حساس‌تر بدون شناسایی علت، ممکن است فقط نشانه مشکل را پنهان کند و مسئله اصلی همچنان باقی بماند.
ارتباط رله کنترل فاز با اتوماسیون صنعتی
در تابلوهای مجهز به PLC، نمایشگر یا سامانه کنترل، خروجی رله کنترل فاز می‌تواند مطابق طراحی به ورودی کنترلی متصل شود. در این حالت، علاوه بر سازگاری الکتریکی، باید مشخص شود که وضعیت عادی، وقوع خطا و بازگشت از خطا چگونه در برنامه کنترل نمایش داده می‌شوند.
برای مثال، نمایش پیام مشخص درباره خطای شبکه می‌تواند عیب‌یابی را برای اپراتور آسان‌تر کند. بااین‌حال، یک سیگنال سلامت شبکه به معنای تأیید تمام شرایط لازم برای راه‌اندازی ماشین نیست؛ منطق کنترل باید سایر وضعیت‌های ضروری را نیز در نظر بگیرد.
اگر در کنار تجهیزات حفاظتی به قطعات کنترلی نیاز دارید، بررسی تجهیزات اتوماسیون صنعتی پنوتوس می‌تواند نقطه شروع مناسبی برای شناخت دسته‌بندی محصولات مرتبط باشد.
خرید رله کنترل فاز در مشهد؛ قیمت را چگونه مقایسه کنیم؟
قیمت رله کنترل فاز به عواملی مانند برند، مدل، قابلیت‌های حفاظتی، محدوده تنظیمات و مشخصات خروجی بستگی دارد. به همین دلیل، مقایسه قیمت دو محصول تنها بر اساس عنوان «رله کنترل فاز» نمی‌تواند نتیجه دقیقی به همراه داشته باشد.
برای دریافت پیشنهاد مناسب، بهتر است کد محصول، ولتاژ شبکه، قابلیت‌های موردنیاز و تعداد دستگاه‌ها را مشخص کنید. سپس موجودی مدل موردنظر، زمان تأمین و مشخصات فنی اعلام‌شده را با هم مقایسه کنید.
اگر قصد دارید از طریق فروشگاه پنوتوس برای خرید تجهیزات برق صنعتی اقدام کنید، ابتدا محصولات مرتبط را بررسی کنید و مشخصات مدل موردنیازتان را با اطلاعات فنی درج‌شده تطبیق دهید. در صورت نیاز به استعلام، شرح کاربرد و اطلاعات شبکه را آماده داشته باشید تا بررسی گزینه‌های مناسب و مقایسه پیشنهادهای خرید دقیق‌تر انجام شود.
هنگام دریافت پیش‌فاکتور نیز مطمئن شوید کد محصول و مشخصات فنی دقیقاً با نیاز پروژه مطابقت دارند. اگر مدل جایگزینی پیشنهاد می‌شود، تفاوت قابلیت‌ها و محدودیت‌های آن را پیش از تأیید سفارش بررسی کنید.
پرسش‌های متداول
آیا همه رله‌های کنترل فاز افت ولتاژ را تشخیص می‌دهند؟
خیر. قابلیت‌های حفاظتی به مدل بستگی دارند. پیش از خرید، مشخصات رسمی محصول را بررسی کنید و مطمئن شوید قابلیت موردنیاز شما صریحاً در آن ذکر شده است.
آیا رله کنترل فاز از تمام خرابی‌های موتور جلوگیری می‌کند؟
خیر. این رله تنها شرایط مشخصی از شبکه را پایش می‌کند و جایگزین تمام حفاظت‌های موردنیاز موتور نیست. طراحی مدار باید حفاظت‌های مکمل را نیز در نظر بگیرد.
آیا می‌توان رله کنترل فاز را مستقیماً به موتور متصل کرد؟
نحوه استفاده از رله به طراحی مدار و مشخصات خروجی آن بستگی دارد. در کاربردهای متداول، رله از طریق مدار فرمان بر عملکرد کنتاکتور تأثیر می‌گذارد. سیم‌بندی باید مطابق نقشه سازنده و توسط فرد دارای صلاحیت انجام شود.
برای خرید رله کنترل فاز در مشهد چه اطلاعاتی لازم است؟
ولتاژ و نوع شبکه، قابلیت‌های حفاظتی موردنیاز، مشخصات خروجی، زمان تأخیر و تعداد دستگاه‌ها از مهم‌ترین اطلاعات اولیه هستند. اگر قصد جایگزینی رله قبلی را دارید، کد کامل مدل موجود نیز می‌تواند به شناسایی گزینه مناسب کمک کند.
جمع‌بندی
انتخاب رله کنترل فاز مناسب با شناخت خطاهای موردنظر، بررسی مشخصات فنی و هماهنگی آن با مدار فرمان آغاز می‌شود. اگر پیش از خرید این اطلاعات را آماده کنید، مقایسه مدل‌ها و قیمت‌ها ساده‌تر خواهد بود و احتمال انتخاب محصول نامتناسب کاهش می‌یابد. برای بررسی تجهیزات برق صنعتی و محصولات مرتبط، می‌توانید از وب‌سایت پنوتوس شروع کنید و مشخصات گزینه‌های موردنیاز پروژه خود را با دقت بررسی کنید.
